篩選機
篩選機
簡介:篩選機是一種高精度細粉篩選設備,由立式電機作激振源,電機上、下兩端安裝有偏心塊,將電機的旋轉運動轉變?yōu)樗、垂直、傾斜的三次元運動
 產品詳細
篩選機的產品簡介
      篩選機也叫做分級篩選機是一種高精度細粉篩選設備,由立式電機作激振源,電機上、下兩端安裝有偏心塊,將電機的旋轉運動轉變?yōu)樗、垂直、傾斜的三次元運動,再把這個運動傳遞給篩面。采用全封閉結構,適用于粒、粉、粘液等物料的篩選過濾。具有效率高、換網方便、網孔不堵塞等特點,深受廣大篩選用戶的歡迎?筛鶕蛻需求設計特殊型號,把堵網率降到很低,篩選精度達到很高。

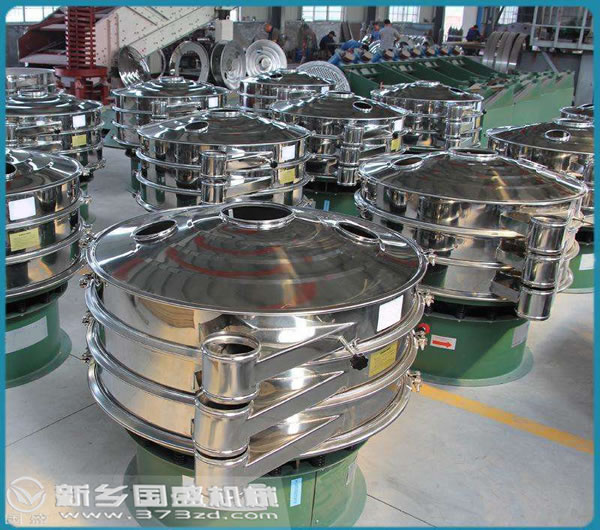

旋振篩選機

篩選機的工作原理
      篩選機采用振動電機旋轉產生激振力,使篩體產生復旋型振動,其運動軌跡為復雜的空間立體曲線,利用調節上、下重錘的空間和位角,可有效地改變物質的運行軌跡,延長或縮短物料在篩面上的停留時間,以達到理想的篩選效果。

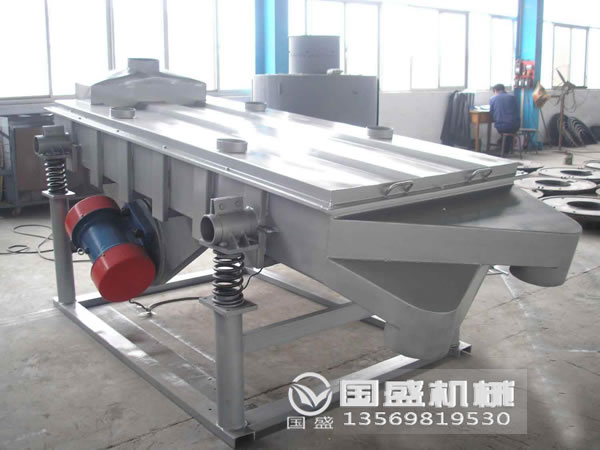

直線式篩選機

分級篩選機的產品特點
1、整機采用全封閉結構,無粉漿溢出,保證篩選的物料干凈衛生。
2、可配備專門的篩網清理裝置,雜質、粗料自動排出,把堵網率降到較低,過網率和處理精度得以有效提高,可連續作業。
3、占地面積小,移動方便,節省空間。
4、結構簡單合理,操作和清洗都較方便,外形美觀大方。
5、篩網下裝有彈跳球,有效解決了篩網堵孔,提高篩選效率。篩網的張緊度合理,更換容易,僅需3-5分鐘。
6、適用范圍較廣,化工、食品和金屬冶金礦業都可以使用。
7、從材質上分可分為不銹鋼和碳鋼材質,接觸物料部位可以采用304不銹鋼制作,具有一定的耐腐蝕性,從而延長使用壽命。

     旋振式篩選機

篩選機的適用行業及篩選物料
化工行業:樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業:糖粉、淀粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。
金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重     質碳酸鈣、石英砂等。
公害處理:廢油、廢水、染整廢水、助劑、活性碳等

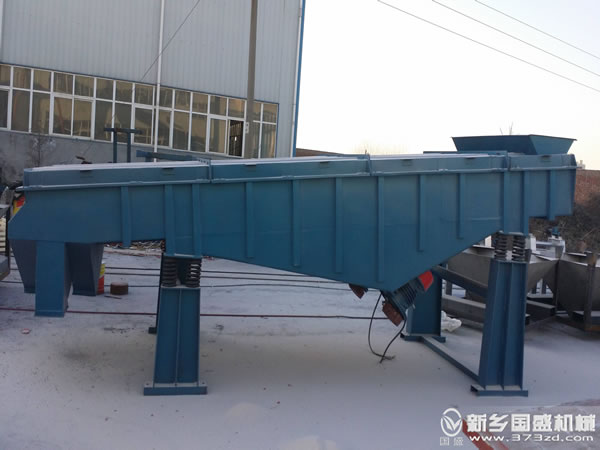

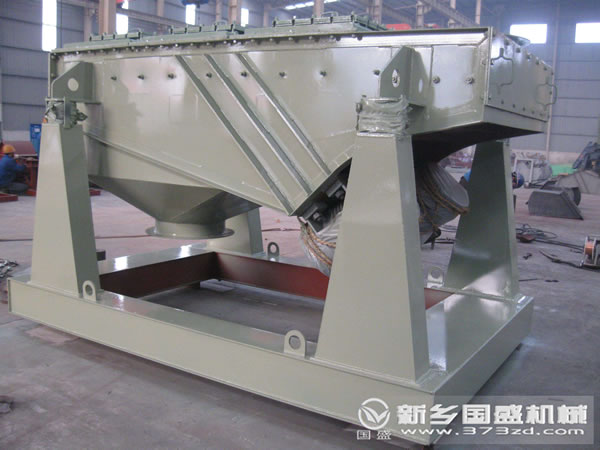

直線篩選機

篩選機工作原理圖
旋振式篩選機工作原理圖
篩選機的技術參數
型號 公稱直徑
(mm)
篩面直徑
(mm)
有效篩面面積
(㎡)
較大入料粒度
(mm)
篩面規格
(目/英寸)
層數 振次
(Rpm)
功率
(kw)
XZS-400 400 340 0.09 <10 2-325 1-3 1460 0.18
XZS-600 600 530 0.22 <10 1460 0.25
XZS-800 800 720 0.4 <20 1460 0.55
XZS-1000 1000 900 0.63 <20 1460 0.75
XZS-1200 1200 1100 0.95 <20 1460 1.1
XZS-1500 1500 1400 1.5 <20 1460 2.2
XZS-1800 1800 1710 2.3 <30 1460 3
XZS-2000 2000 1910 2.86 <30 1460 4
注:以上旋振式篩選機型號尺寸為標準機型,如用戶有特殊要求可量身定做。

篩選機結構圖
旋振式篩選機結構圖


篩選機型號標識
旋振式篩選機型號標識圖


篩選機尺寸對照
旋振式篩選機尺寸對照圖
型號
(mm)
A B C D E F G H I

GS-400-1S

GS-400-2S

GS-400-3S

380

380

380

280

280

280

150

150

150

400

400

400

100

100

100

70

70

70

280

280

280

715

825

935

350

GS-600-1S

GS-600-2S

GS-600-3S

530

530

530

430

430

430

200

200

200

600

600

600

100

100

100

85

85

85

410

410

410

730

875

1020

350

GS-800-1S

GS-800-2S

GS-800-3S

680

680

680

580

580

580

200

200

200

800

800

800

125

125

125

100

100

100

540

540

540

800

954

1090

390

GS-1000-1S

GS-1000-2S

GS-1000-3S

800

800

800

700

700

700

250

250

250

970

970

970

150

150

150

120

120

120

645

645

645

870

1015

1160

460

GS-1200-1S

GS-1200-2S

GS-1200-3S

970

970

970

850

850

850

250

250

250

1170

1170

1170

180

180

180

140

140

140

740

740

740

990

1055

1220

510

GS-1500-1S

GS-1500-2S

GS-1500-3S

1180

1180

1180

1060

1060

1060

250

250

250

1470

1470

1470

200

200

200

140

140

140

960

960

960

1060

1230

1400

560

GS-1800-1S

GS-1800-2S

GS-1800-3S

1480

1480

1480

1360

1360

1360

350

350

350

1770

1770

1770

200

200

200

140

140

140

1140

1140

1140

1140

1310

1480

640

GS-2000-1S

GS-2000-2S

GS-2000-3S

1750

1750

1750

1630

1630

1630

400

400

400

1970

1970

1970

220

220

220

140

140

140

1310

1310

1310

1230

1400

1570

680

分級篩選機工作原理圖
直線式篩選機工作原理圖

分級篩選機技術參數
型號 篩面
尺寸
(寬×長)
層數 電機型號
YZS
電壓
(V)
功率
(KW)
振次
(r/min)
振幅
(mm)
外形尺寸 設備重量
(kg)
長(mm) 寬 高
DZSF0510 500×1000 1-3 3-6 380 0.25×2 960 2-4 1100-1300 740 840-1120 260-340
4-6 5-4 380 0.25×2 1460 1360-1480 1180-1240 340-380
DZSF0612 600×1200 1-3 3-6 380 0.25×2 960 2-4 1300-1500 840 840-1120 280-350
4-6 5-4 380 0.25×2 1460 1500-1700 1180-1240 350-420
DZSF0816 800×1600 1-3 5-6 380 0.37×2 960 2-4 1800-1960 1040 840-1120 450-550
4-6 10-4 380 0.55×2 1460 2024-2160 1180-1240 600-700
DZSF1020 1000×2000 1-3 10-6 380 0.75×2 960 2-4 2200-2400 1100 1040-1230 880-980
4-6 15-6 380 1.1×2 960 2400-2600 1260 1300-1370 1100-1400
DZSF1224 1200×2400 1-3 15-6 380 1.1×2 960 3-5 2500-2700 1300 1040-1230 1250-1550
4-6 20-6 380 1.5×2 960 2900-3100 1440 1300-1370 1650-1900
DZSF1530 1500×3000 1-3 20-6 380 1.5×2 960 3-5 3200-3500 1600 1040-1230 1490-1700
4-6 30-6 380 2.2×2 960 3600-3800 1760 1300-1370 1800-2200
注:以上直線式篩選機型號尺寸為標準篩選機型,如用戶有特殊要求可量身定做。

分級篩選機結構圖
直線式篩選機結構圖

分級篩選機型號標識圖
直線式篩選機型號標識圖

篩選機的細網更換
1、首先把束環螺絲松開,并卸下上框,把損壞的細網取下,換上新的細網。
2、把細網平鋪在粗網上,重新把上框放回原位,在四周用手把細網拉緊,在即身對邊兩端上框與下框的框緣處,各用一把萬能鉗,把上框與下框夾緊。
3、束環重新套上,松掉萬能鉗,把束環螺絲鎖緊。
4、用軟錘子均勻敲打束環四周,再將銅螺母鎖緊,換細網完成。

篩選機設備

分級篩選機的日常維護
1、建議制作支撐架,以?huà)靷溆煤Y面。
2、檢查篩格壓緊裝置,有松動要馬上壓緊。
3、經常檢查密封條,發現磨損或有缺陷應該及時更換。
4、篩格應該經常取出,定期檢查篩面是否破損或凹凸不平,篩孔是否堵塞等。
5、每班檢查進料箱的連接是否松動,如果間隙變大,引起碰撞,會(huì )使設備破裂。
6、篩選機雖然無需潤滑油,每年仍然需要大修一次,更換襯板,對兩道篩面進行修整等。
7、振動電機要拆下檢查,給電機軸承換油,如果軸承損壞,需   要更換。
8、每班檢查篩體支撐裝置,觀察橡膠墊有無明顯變形或者脫膠現象,如果橡膠墊破損或者過渡壓扁時,應更換兩塊橡膠墊。

篩選機廠家

篩選機振幅變小的原因及解決辦法
1、如果在安裝篩網時沒有及時把篩網繃緊或篩網有開膠的現象,就會(huì )使振幅變小,所以應該在安裝時把篩網安裝合適。
2、篩選機在運行一段時間后,要把振動電機和篩框檢查仔細,如有損壞或裂紋,也會(huì )造成頻率失調,振幅變小,所以一旦發現篩框有裂紋立即停機并聯系廠家進行維修。
3、篩選機是專業篩選較為精細的物料,如果它下部的彈跳球過少,就會(huì )造成生產效率低,振幅變小,因此安裝時在篩網下部增加沖孔板裝置,在上面放置彈跳球和橡膠環,彈跳球可選擇25mm-30mm類型的,通過彈跳球與篩網的擊打,可促使物料透網率更高。用戶可根據自己實際篩選物料的目數要求生產廠家增加彈跳球裝置。
